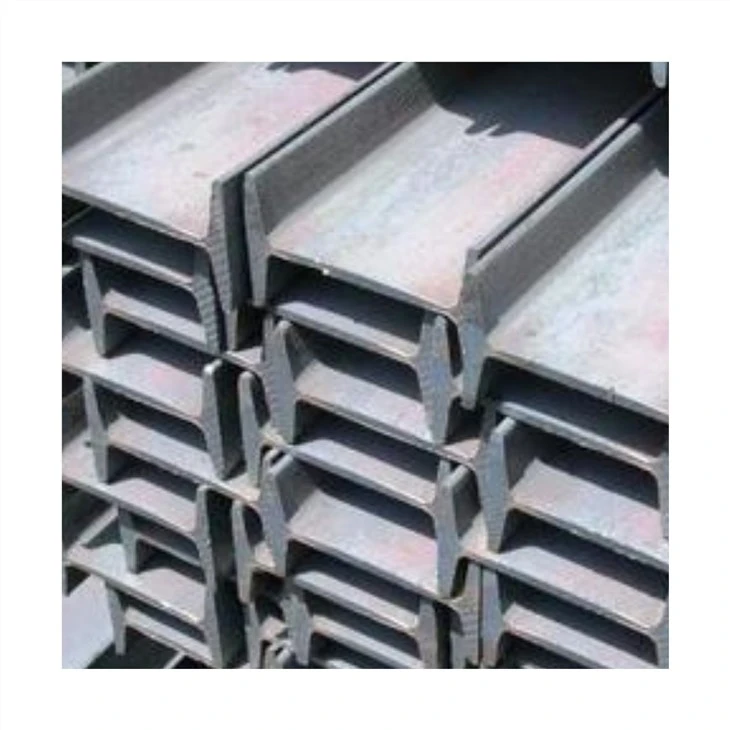

И-беам

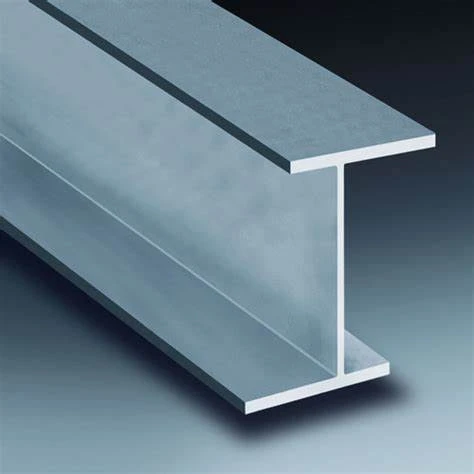

И-греда је челик у облику слова И, челик у облику слова И се назива и челична греда, која је дуга трака челика са попречним пресеком у облику слова И.

Pošalji upit

Представљање производа

Назив: И-беам
Стандард: ИПЕАА-Х-БЕАМ,ЕН 10034:1993
Оцена: С235ЈР/СТ37-2

Пример величине И-греда

ИПЕ челичне греде величине

ИПЕ величина (мм)					Тежина (кг/м)	Површина пресека (цм2)
h	b	a	e	r
ИПЕ 80	46	3,8	5,2	5	6,0	7,64
ИПЕ 100	55	4,1	5,7	7	8,1	10,32
ИПЕ 120	64	4,4	6,3	7	10,4	13,21
ИПЕ 140	73	4.7	6,9	7	12,9	16,43
ИПЕ 160	82	5,0	7,4	9	15,8	20,09
ИПЕ 180	91	5,3	8,0	9	18,8	23,95
ИПЕ 200	100	5,6	8,5	12	22,4	28,48
ИПЕ 220	110	5,9	9,2	12	26,2	33,37
ИПЕ 240	120	6,2	9,8	15	30,7	39,12
ИПЕ 270	135	6,6	10,2	15	36,1	45,95
ИПЕ 300	150	7,1	10,7	15	42,2	53,81
ИПЕ 330	160	7,5	11,5	18	49,1	62,61
ИПЕ 360	170	8,0	12,7	18	57,1	72,73
ИПЕ 400	180	8,6	13,5	21	66,3	84,46
ИПЕ 450	190	9,4	14,6	21	77,6	98,82
ИПЕ 500	200	10,2	16,0	21	90,7	115,5
ИПЕ 550	210	11,1	17,2	24	106	134,4
ИПЕ 600	220	12,0	19,0	24	122	156,0

ИНП челичне греде величине

ИНП величина (мм)					Тежина (кг/м)
h	b	a	e	r
ИНП 80	42	3,9	5,9	3,9	5,94
ИНП 100	50	4,5	6,8	4,5	8,34
ИНП 120	58	5,1	7,7	5,1	11,1
ИНП 140	66	5,7	8,6	5,7	14,3
ИНП 160	74	6,3	9,5	6,3	17,9
ИНП 180	82	6,9	10,4	6,9	21,9
ИНП 200	90	7,5	11,3	7,5	26,2
ИНП 220	98	8,1	12,2	8,1	31,1
ИНП 240	106	8,7	13,1	8,7	36,2
ИНП 260	113	9,4	14,1	9,4	41,9
ИНП 280	119	10,1	15,2	10,1	47,9
ИНП 300	125	10,8	16,2	10,8	54,2
ИНП 320	131	11,5	17,3	11,5	61,0
ИНП 340	137	12,2	18,3	12,2	68,0
ИНП 360	143	13,0	19,5	13,0	76,1
ИНП 380	149	13,7	20,5	13,7	84,0
ИНП 400	155	14,4	21,6	14,4	92,4
ИНП 450	170	16,2	24,3	16,2	115
ИНП 500	185	18,0	27,0	18,0	141
ИНП 550	200	19,0	30,0	19,0	166
ИНП 600	215	21,6	32,4	21,6	199

Опис производа

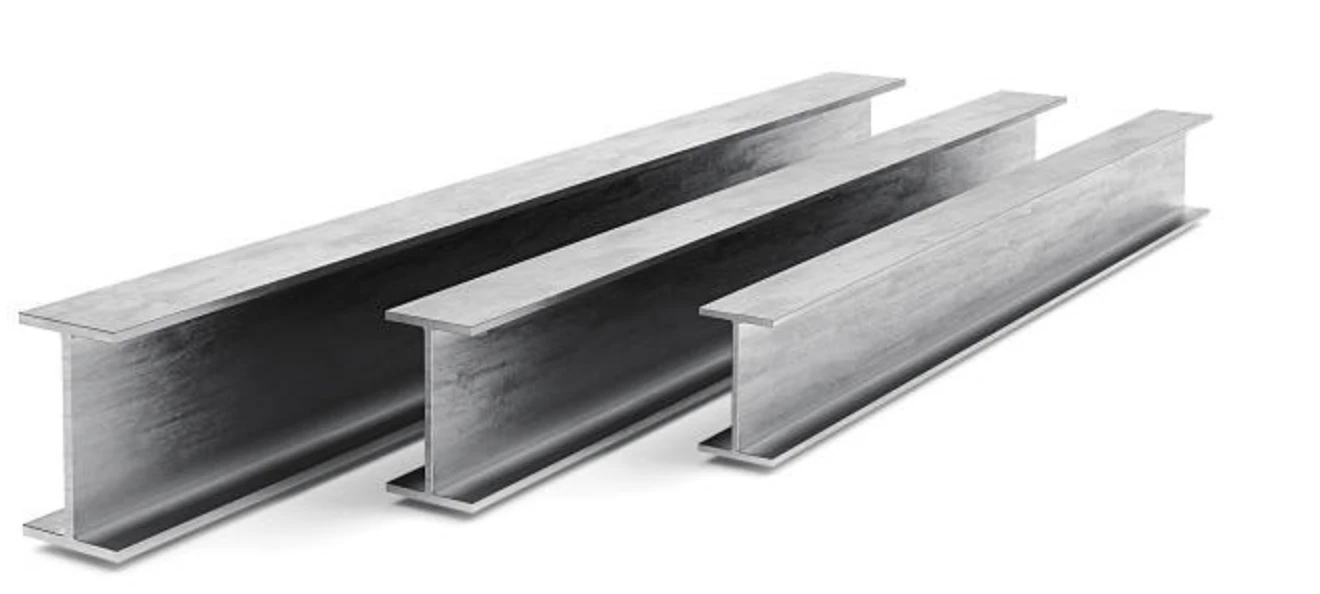

I beam 1

Челичне греде ИПЕ/ИНПсу врло често коришћена врста челичних профила. Греде, иначе назване "И" секције, континенталне греде или ИПЕ/ИПН, доступне су у више класа материјала, најчешће суЕН 10025 С275 и С355.

И-греда ВС Х-греда

Када је реч о изградњи и конструкцији, неопходно је знати разлику између Х-Беам-а и И-Беам-а. Постоји много фактора које треба узети у обзир када су у питању структуралне греде, али најважнији фактор је да ли ће греда носити оптерећење или не. И-Беам и Х-Беам изгледају веома слично јер се често користе у истим ситуацијама. Међутим, постоје разлике између њих.

1. Х-греде коштају мање од И-греде за исту количину структуралне подршке.
2. И-греде су погодније за ношење већих оптерећења преко распона или дужине греде.
3. И-Беам и Х-Беам су веома разноврсни и могу се користити за различите примене.
