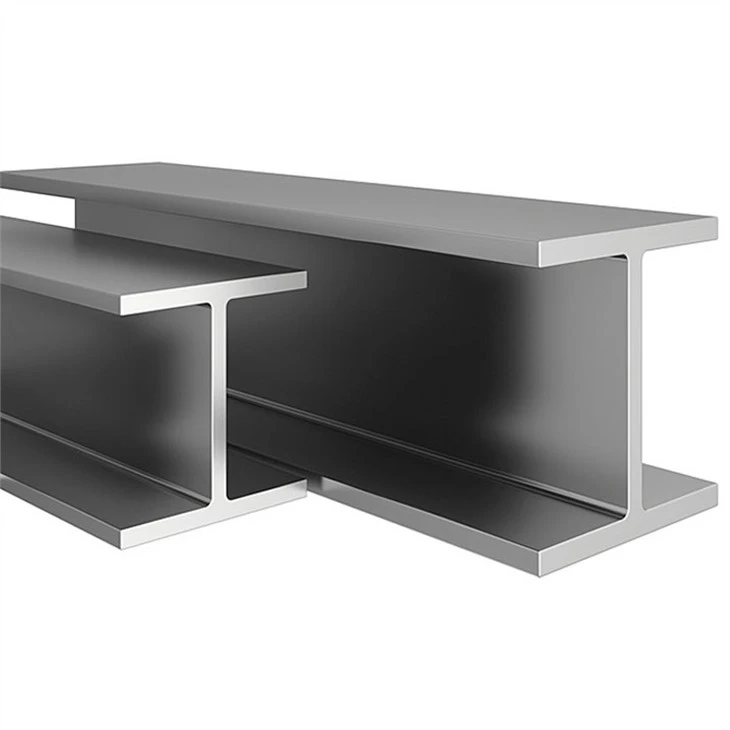

Х-зрака

Х Челичне греде ХЕА/ХЕБ су врло често коришћени тип челичног профила. Греде, иначе назване "Х" секције, континенталне греде или ХЕА/ХЕБ, доступне су у више класа материјала, а најчешћи су ЕН 10025 С275 и С355. Х секције изгледају слично И секцијама, али је прирубница шира.

Pošalji upit

Представљање производа

Пример величине греда ХЕА&ХЕБ

Величине ХЕА греда и механичка својства

Величине ХЕА греда					Тежина (кг/м)	Површина пресека (цм2)
b	h	a	e	r
ХЕА 100	96	5,0	8,0	12	16,7	21,24
ХЕА 120	114	5,0	8,0	12	19,9	25,34
ХЕА 140	133	5,5	8,5	12	24,7	31,42
ХЕА 160	152	6,0	9,0	15	30,4	38,77
ХЕА 180	171	6,0	9,5	15	35,5	45,25
ХЕА 200	190	6,5	10,0	18	42,3	53,83
ХЕА 220	210	7,0	11,0	18	50,5	64,34
ХЕА 240	230	7,5	12,0	21	60,3	76,84
ХЕА 260	250	7,5	12,5	24	68,2	86,82
ХЕА 280	270	8,0	13,0	24	76,4	97,26
ХЕА 300	290	8,5	14,0	27	88,3	112,5
ХЕА 300	310	9,0	15,5	27	97,6	124,4
ХЕА 300	330	9,5	16,5	27	105,0	133,5
ХЕА 300	350	10,0	17,5	27	112,0	142,8
ХЕА 300	390	11,0	19,0	27	125,0	159,0
ХЕА 300	440	11,5	21,0	27	140,0	178,0
ХЕА 300	490	12,0	23,0	27	155,0	197,5
ХЕА 300	540	12,5	24,0	27	166,0	211,8
ХЕА 300	590	13,0	25,0	27	178,0	226,5
ХЕА 300	640	13,5	26,0	27	190,0	241,6
ХЕА 300	690	14,5	27,0	27	204,0	260,5
ХЕА 300	790	15,0	28,0	30	224,0	285,8
ХЕА 300	890	16,0	30,0	30	252,0	320,5
ХЕА 300	990	16,5	31,0	30	272,0	346,8

Величине ХЕБ греда и механичка својства

Величине ХЕБ греда					Тежина (кг/м)	Површина пресека (цм2)
b	h	a	e	r
ХЕБ 100	100	6,0	10,0	12	20,4	26,04
ХЕБ 120	120	6,5	11,0	12	26,7	34,01
ХЕБ 140	140	7,0	12,0	12	33,7	42,96
ХЕБ 160	160	8,0	13,0	15	42,6	54,25
ХЕБ 180	180	8,5	14,0	15	51,2	65,25
ХЕБ 200	200	9,0	15,0	18	61,3	78,08
ХЕБ 220	220	9,5	16,0	18	71,5	91,04
ХЕБ 240	240	10,0	17,0	21	83,2	106,0
ХЕБ 260	260	10,0	17,5	24	93,0	118,4
ХЕБ 280	280	10,5	18,0	24	103,0	131,4
ХЕБ 300	300	11,0	19,0	27	117,0	149,1
ХЕБ 300	320	11,5	20,5	27	127,0	161,3
ХЕБ 300	340	12,0	21,5	27	134,0	170,9
ХЕБ 300	360	12,5	22,5	27	142,0	180,6
ХЕБ 300	400	13,5	24,0	27	155,0	197,8
ХЕБ 300	450	14,0	26,0	27	171,0	218,0
ХЕБ 300	500	14,5	28,0	27	187,0	238,6
ХЕБ 300	550	15,0	29,0	27	199,0	254,1
ХЕБ 300	600	15,5	30,0	27	212,0	270,0
ХЕБ 300	650	16,0	31,0	27	225,0	286,3
ХЕБ 300	700	17,0	32,0	27	241,0	306,4
ХЕБ 300	800	17,5	33,0	30	262,0	334,2
ХЕБ 300	900	18,5	35,0	30	291,0	371,3
ХЕБ 300	###	19,0	36,0	30	314,0	400,0

Опис производа

Облик попречног пресека је сличан економичном профилу попречног пресека великог латиничног слова Х, познатог и као универзална челична греда. Попречни пресек челика у облику слова Х обично укључује два дела, мрежу и прирубницу, такође познату као струк и ивица.

Х греда се широко користи, углавном се користи у: разним цивилним и индустријским грађевинским структурама; различита индустријска постројења великих распона и модерне високе зграде, посебно индустријска постројења у подручјима са честим сеизмичким активностима и условима рада на високим температурама; захтевају велику носивост и попречни пресек Велики мостови са добром стабилношћу и великим распонима; тешке опреме; аутопутеви; скелети бродова; минска подршка; третман темеља и инжењеринг брана; разне компоненте машине.
